Raphael-home small business

Wegläuferschutz mit RFID-Armband

Das Raphael-home small business wurde für den Einsatz in der Tagespflege, Senioren-WGs und kleine Pflegeheime mit nur 1-2 Weglaufgefährdeten entwickelt.

Selektiver Alarm

Ziel war es, dass Sie nur eine Alarmierung bekommen, wenn die zu betreuende Person das Haus verlässt. Im Gegensatz zu Systemen mit Alarmtrittmatten, lösen diese Systeme nicht durch Fremde aus. Das erreichen wir mit Armbändern (Transpondern), die einen Alarm auslösen sobald die zu betreuende Person die Tür öffnet.

Die Raphael-home Systeme basieren technisch auf dem, aus der professionellen Pflege bewährten, Dementenschutz-System „Raphael aktiv“.

Die zu betreuende Person trägt ein wassergeschütztes Armband, welches durch einen patentierten Verschluss gesichert ist. Dieser Verschluss lässt sich nur durch den beiliegenden Magnetschlüssel öffnen. Die an der Tür montierte Basiseinheit erkennt, wenn das Armband im Empfangsbereich ist und der Bewohner gleichzeitig die Tür öffnet. Dadurch wird ein Alarm ausgelöst und an die Funk-Empfänger übermittelt. Öffnet jemand anderes die Tür erfolgt keine Alarmierung! Nun wissen Sie, dass die zu betreuende Person vor der offenen Tür steht und Sie können reagieren und sie zurück begleiten. Die zu betreuende Person kann sich innerhalb seiner Wohnung/seines Wohnbereiches frei und ohne Einschränkung bewegen.

Das Raphael-home small business System ist prinzipiell ein Raphael-home privat jedoch mit Funk-Magnetkontakten und der Funktion, den Alarm durch den gelben Pflege-Transponder abstellen zu müssen.

Hauptmerkmale Raphael-home small business

Einsatzzweck: Senioren-WGs | Tagespflege | kleine Pflegeheime
Einfache Inbetriebnahme: Plug&Play
Sie bekommen Ihr Raphael-home System komplett betriebsbereit geliefert.
Zuverlässig
Die Raphael-home Systeme basieren auf bewährter Proﬁ-Technik.
Eingebauter Bellman&Symfon Funk-Sender
Die Alarmierung erfolgt schnurlos auf einen Funk-Empfänger Ihrer Wahl.
Alarmierung: endlos auf alle Empfänger in Reichweite, bis der Alarm mit dem Pflege-Transponder abgestellt wird

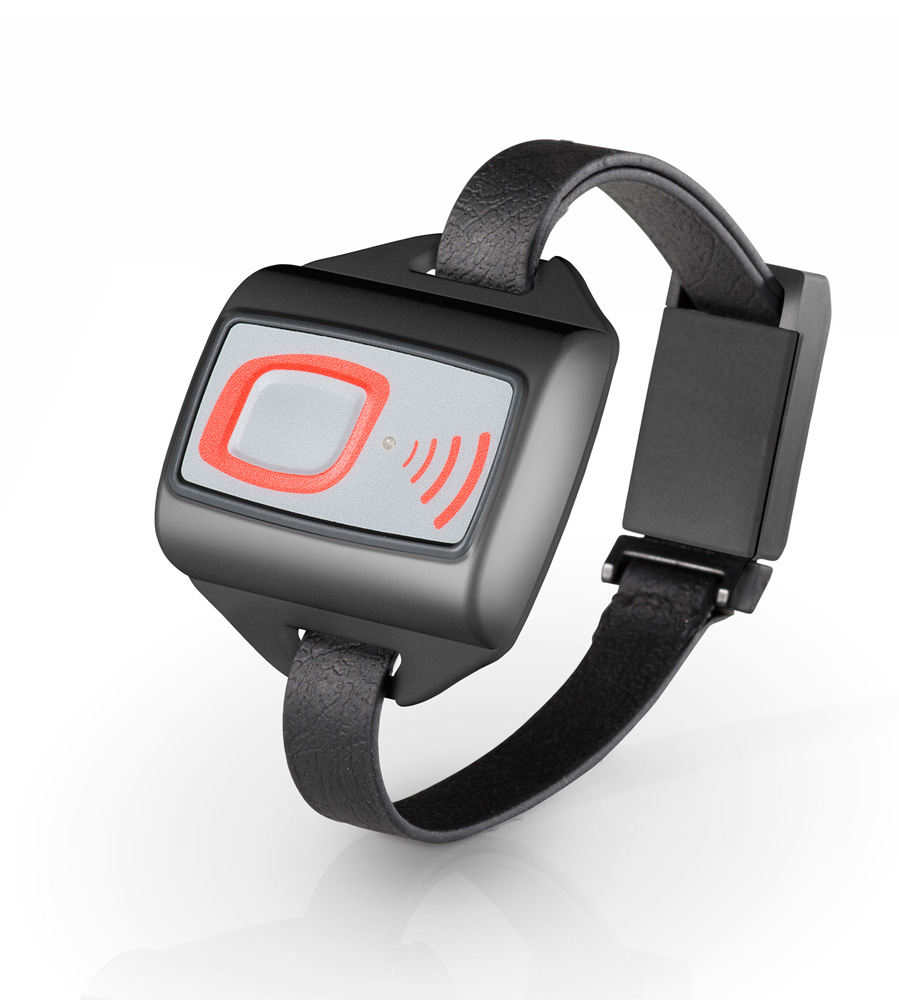

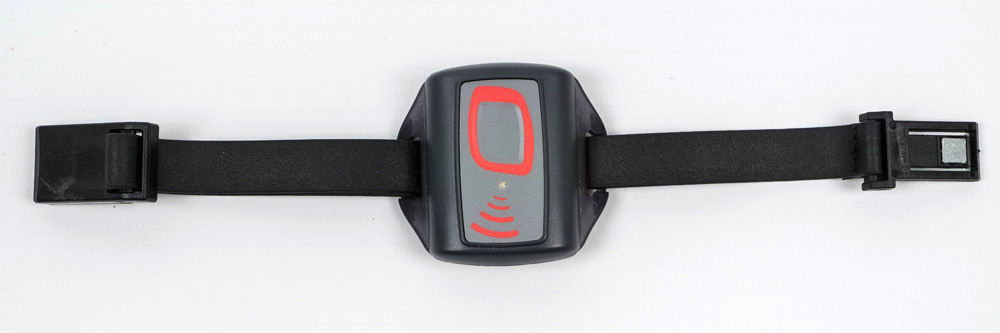

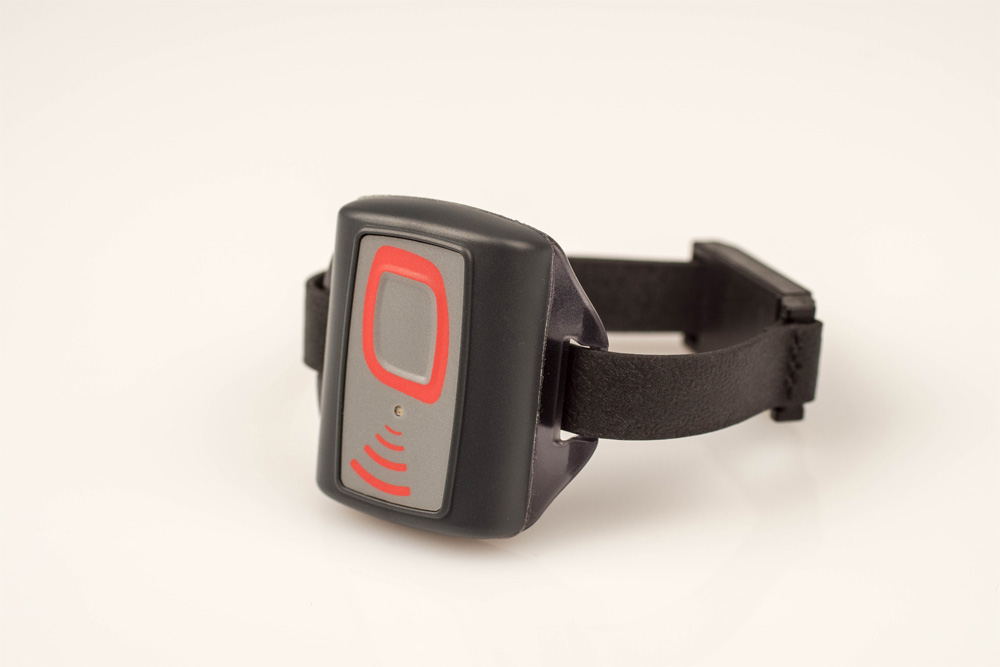

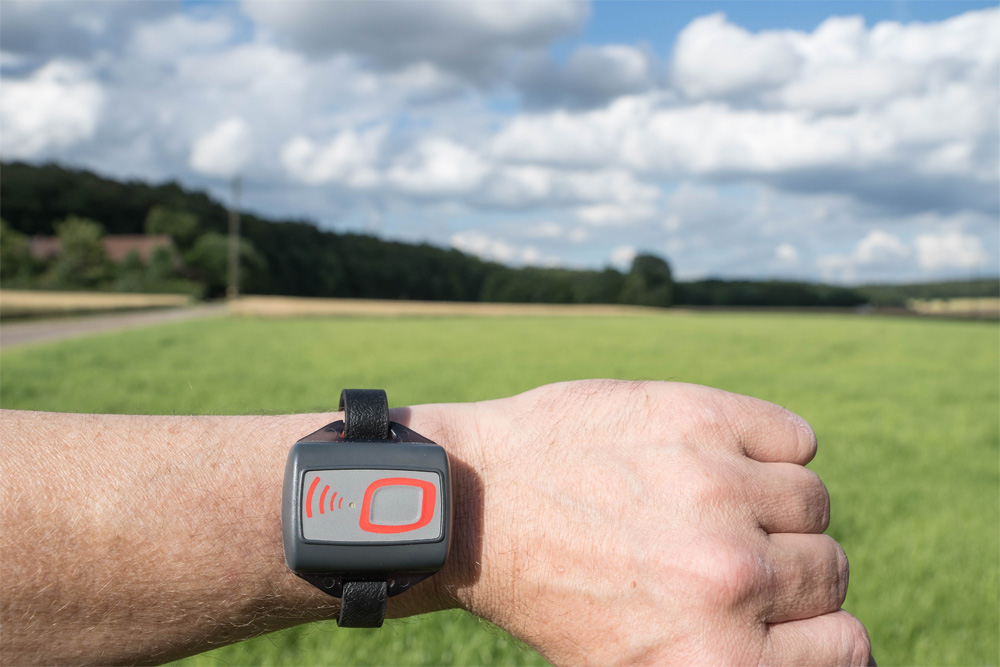

Patentiertes Armband:
Der patentierte Armbandverschluss ist verstellbar, wiederverwendbar und nur vom Pflegepersonal zu öffnen. Das Armband in hochwertiger Lederausführung mit dem patentierten Verschluss kann beliebig oft angelegt und abgenommen werden. Es ist wassergeschützt und mit einer auswechselbaren Batterie versehen.
Selektiver Alarm
Der Alarm wird nur durch den Transponder ausgelöst. Alle anderen Personen können die abgesicherte Tür ohne Alarmierung passieren.

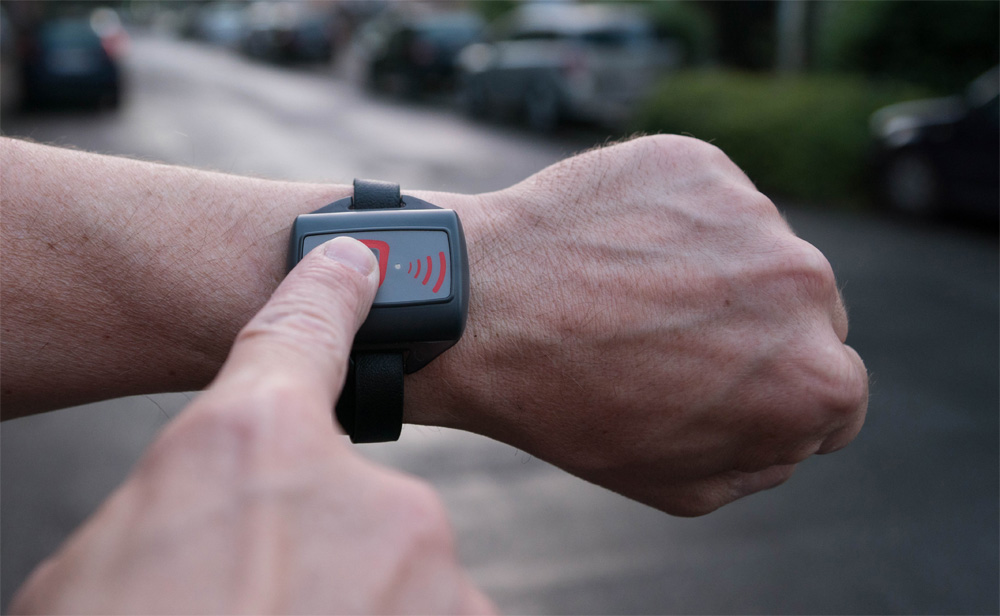

Ruf-Funktion
In dem Armband ist die rote Ruf-Taste integriert. Wird diese betätigt ertönt ein Signal am Empfänger. Die Signalisierung ist eine andere als beim Verlassen der Wohnung. Die Betreuungsperson erkennt also sofort warum der Empfänger ausgelöst hat.
Pflegetransponder für Alarmunterdrückung (Escortfunktion)
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband an der zu betreuenden Person belassen werden. Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.
Funk Magnet-Türkontakt

Arbeitsweise

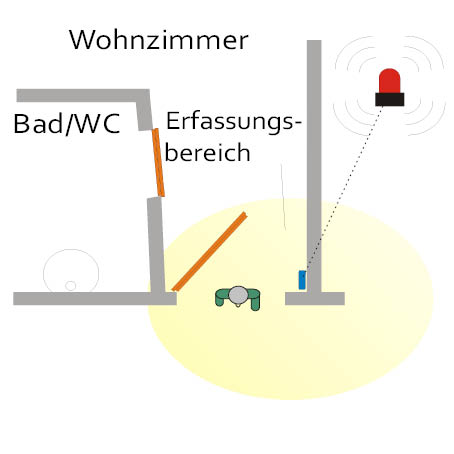

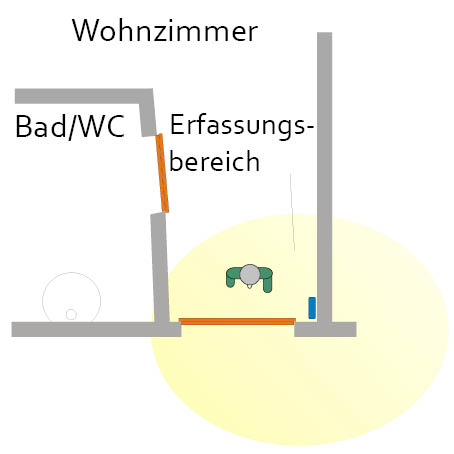

Die Raphael-home Grundeinheit generiert ein ovales Magnetfeld rund um das Gehäuse.
Die Reichweite dieses Erfassungsfeldes ist mehrstufig einstellbar zwischen 0,5 und 4m.

Begibt sich die zu betreuende Person mit dem Armband (Transponder) in dieses Erfassungsfeld sendet der Transponder seine Anwesenheit über die RFID-Technologie. Nun ist das System „scharf“.
Wird jetzt die Tür geöffnet bzw. ist bereits offen, wird ein Alarm an die Empfänger ausgegeben. Sie werden umgehend durch das Signal am Funk-Empfänger informiert, dass die zu betreuende Person an der offenen Tür steht.

Escortfunktion

Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den gelben Pflege-Transponder.
Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.

Keine Laufrichtungserkennung

Sollte die zu betreuende Person die Tür öffnen und wieder schließen und nicht die Wohnung verlassen, bekämen Sie trotzdem einen Alarm. Raphael-home unterscheidet nicht, was nach der Alarmierung mit dem Transponder passiert.
Diese Funktion könnten Sie mit dem Profi-System Raphael aktiv realisieren.

Alarmierung Raphael-home small business

Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss ein Pfleger mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den Transponder abschalten.
Dadurch wird gewährleistet, dass sich jemand um den Alarm kümmert und sich nicht auf einen Kollegen verlässt.

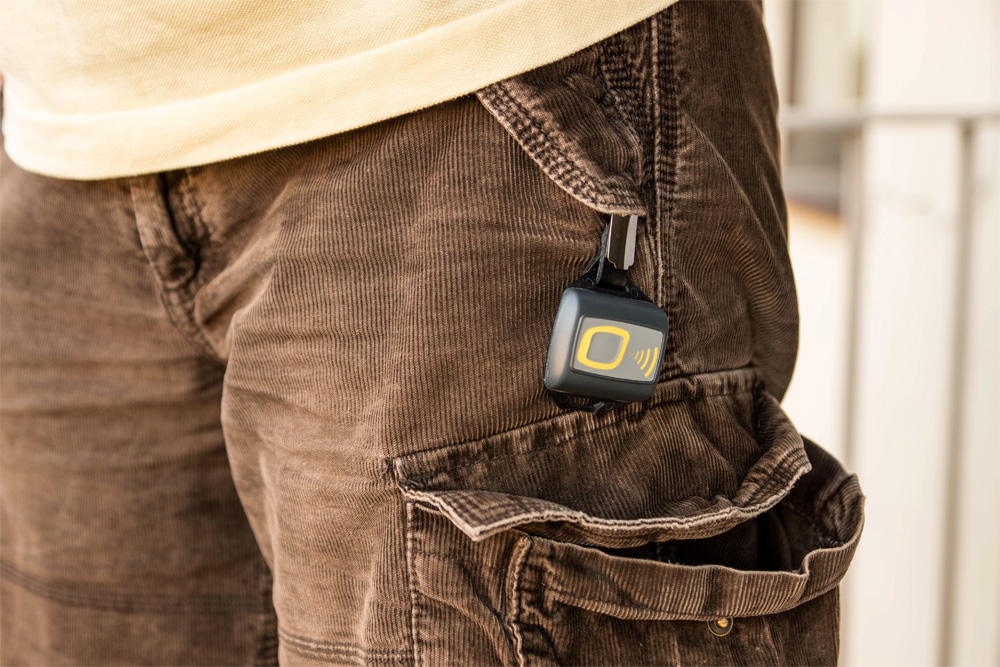

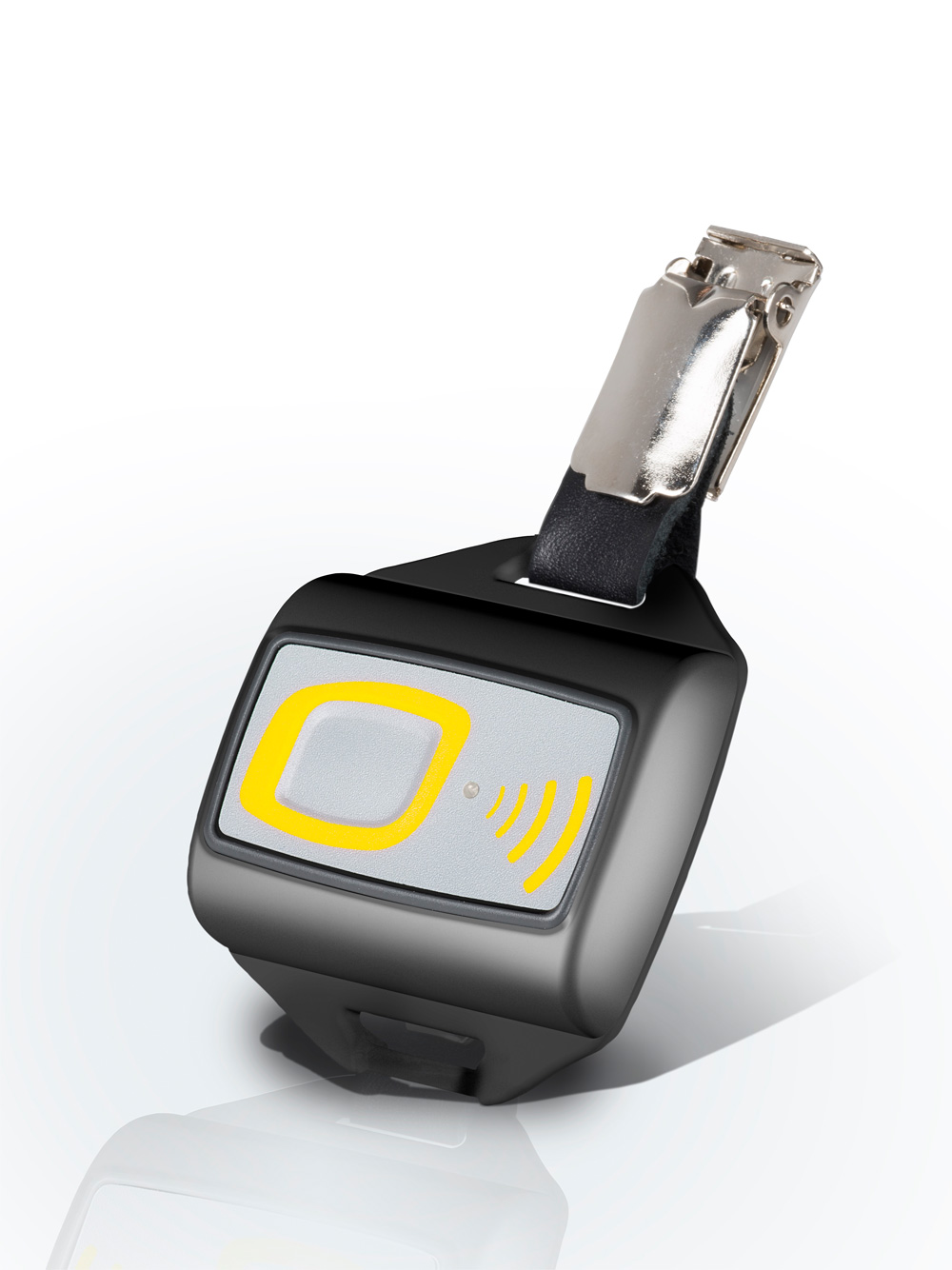

Pflegetransponder

Der Pflegetransponder hat 2 Funktionen:

Alarmquittierung
Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss ein Pfleger mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den Transponder abschalten.
Escortfunktion
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den Pflegetransponder (gelb). Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.

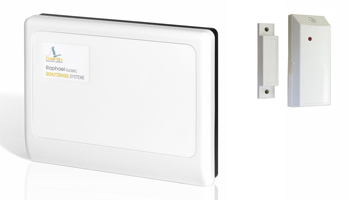

Magnetkontakt Tür | Basisgerät

Bei dem Raphael-home small business verwenden wir einen Funk-Türmagnetkontakt.
Die Verbindung zwischen Grundgerät und den Magnetkontakten ist schnurlos. Dadurch kann dieses Set auch bei Schiebe- und Automatiktüren verwendet werden. Zudem kann dadurch das Grundgerät flexibler montiert werden. Die Gefahr durch versehentliche Zerstörung einzelner Bauteile wird so ebenfalls minimiert.

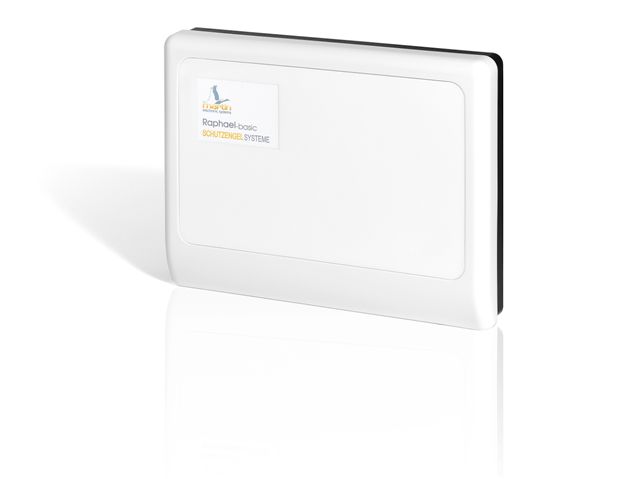

An der Tür wird das Basisgerät angebracht, welches mit dem beiliegendem Netzteil mit Strom versorgt wird. Es ist das Herzstück des Systems. Hier sind die Elektronik, die Antenne und der Sender unsichtbar eingebaut.

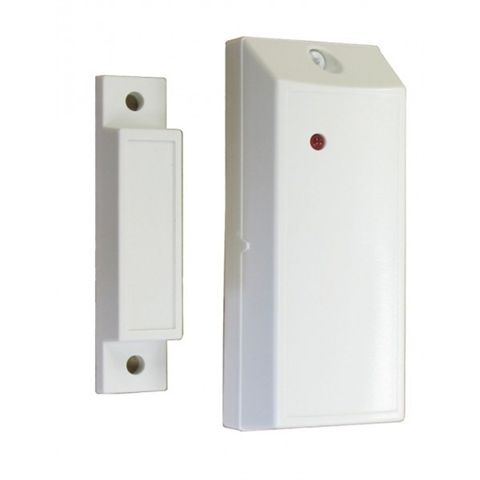

Der Magnetkontakt besteht aus zwei kleinen weißen Teilen: einem Magnetschalter und dem Magneten. Das kleinere Bauteil wird an die Tür geklebt, der größere Teil mit der Elektronik wird so an die Türzarge geklebt, dass sich beide Teile des Schalters bei geschlossener Tür bündig gegenüber stehen.

Damit ist die handwerkliche Montage des Systems komplett.

Ruf-Funktion

In dem Armband ist die rote Ruf-Taste integriert. Wird diese betätigt ertönt ein Signal am Empfänger. Die Signalisierung ist eine andere als beim Verlassen der Wohnung. Die Betreuungsperson erkennt also sofort warum der Empfänger ausgelöst hat.

Flexibel erweiterbar

Mehrere Transponder/Armbänder möglich
Bei den Raphael-home Systemen sind alle Armbänder/Transponder gleich codiert. Sie können das System problemlos mit zusätzlichen Armbändern erweitern.
Mehrere Türen möglich
Mehrere Türen sind problemlos möglich und werden unterschiedlich am Empfänger angezeigt! Sie benötigen ein Basis-Set pro Tür.
Mehrere Empfänger gleichzeitig möglich
Durch das Bellman Visit868 haben Sie eine große Auswahl an verschiedenen Empfängern. z.B. Pager, Gong, Blitzlichtlampe, Vibrationskissen für die diskrete Alarmierung nachts, etc. Die Alarmauslösung findet auf allen Empfängern gleichzeitig statt.
verschiedene Bellman Visit868 Funk-Sender
z.B. Rauchmelder, Personenrufknöpfe, Telefon- und Türklingelsignalisierung, etc.

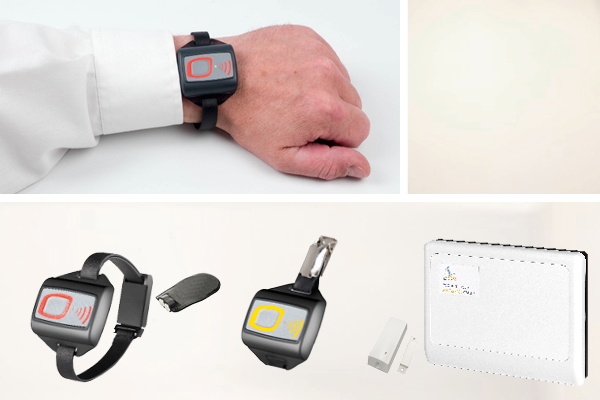

Lieferumfang Raphael-home small business

Im Raphael-home small business Grund-Set sind enthalten:

Lese-und Empfangseinheit (Reader) Raphael-home small business
Funk Magnet-Türkontakt mit Befestigungsmaterial
Dementen-Transponder mit Patentverschluss (rot)
Magnetschlüssel zum Öffnen des Armbandes
Pflege-Transponder (gelb)
Ausführliche Bedienungsanleitungen
Steckernetzgerät, 230V - 12V DC
Bellman&Symfon Visit868-Sender im Gehäuse fest eingebaut.

Wenn Sie 2 Türen absichern möchten, benötigen Sie zwei Grund-Sets.

Empfänger:

Sie benötigen einen Bellman&Symfon Visit868 Empfänger. Wir bieten Sets mit verschiedenen Empfängern an.
Am häufigsten wird im Pflegebereich der Pager BE1470 eingesetzt.

Details zu den Komponenten finden Sie unter: Raphael-home Komponenten.
